积分球（光度球）的工作原理

积分球（光度球）的工作原理

大家好，今天来给大家介绍一下积分球（光度球）的工作原理，欢迎大家指正

积分球，顾名思义，产品为球形结构，直径从20厘米到3米左右不等，主要用于测量待测光源的光谱范围与其他光学性质等，产品主要分为内置光源积分球和外置光源积分球。

积分球之所以被广泛应用于实验光学领域，主要原因是被测光源由于强度过大，光电探测装置无法承载光源的直接照射，需要使光强弱化后才能进行测量，所以积分球应运而生。

积分球内壁理论上需要无限接近于理想球面，内壁涂有漫反射材料，确保光源在积分球内部进行充分的漫反射，消耗光强度的同时，不影响其他光学性质。

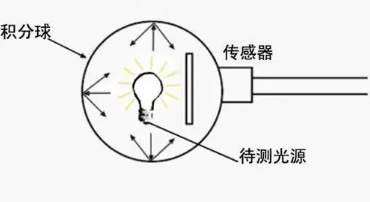

下图为内置光源积分球的工作示意图，内置光源积分球的被测光源安装在积分球内部，于探测端球壁位置开一个窗口用来连接探测装置，光源与探测窗口之间有一块隔光板用来放置光源发出光直接照射在探测端口，光在积分球内壁进行充分的漫反射后，在内壁行程均匀照度，后照射到光电探测端口，进而得出光束的光学性质。

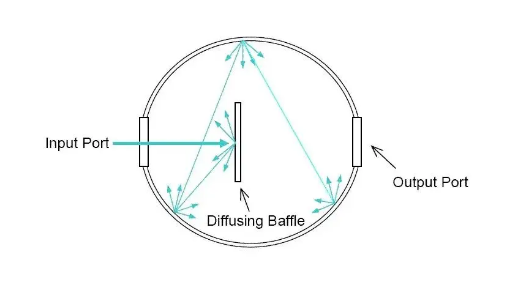

下图为外置光源积分球的工作示意图，积分球的进光口和探测端口分别各开一个窗口，积分球内部同样放置遮光板放置光束直接照射探测端口，光束从进光口进入积分球，经过充分的漫反射后行程均匀照度，后从积分球探测端口进行光学性质测量。
